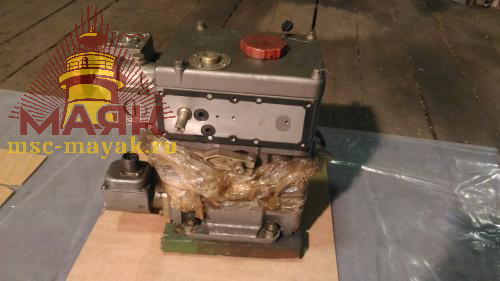

Регулятор скорости 1.ОРН-30 3001-00-000, 1.ОРН-50А, 2.ВРН-50А, 5.ВРН-50А

Регулятор скорости 1.ОРН-30 3001-00-000, 1.ОРН-50А, 2.ВРН-50А, 5.ВРН-50А
Артикул: 7409495703

149.999,00 РУБ

Плюс доставка

Срок доставки:    3-5 дней
Не упустите свой шанс, товар заканчивается на складе!
В наличии осталось 3 товара(ов)
Количество

1. НАЗНАЧЕНИЕ

1.1. Регуляторы скорости типа ОРН предназначены для автоматического поддержания заданной частоты оборотов коленвала двигателя при изменении нагрузки путем изменения подачи количества дизельного топлива, которое подается в цилиндры топливными насосами.
1.2. В зависимости от области применения регуляторы скорости выпускаются двух типов:

  • а) - однорежимные типа ОРН для дизелей, которые работают в условиях постоянной нагрузки для обеспечения одиночной и параллельной работы дизель-генераторов постоянного и переменного тока;
  • б) - всережимные типа ВРН для дизелей, работающих в широком диапазоне скоростей.

1.3. Для различных типов дизелей в зависимости от их конструкций и назначения однорежимные и всережимные регуляторы могут выпускаются в виде различных модификаций. Все модификации регуляторов унифицированные, и обладают идентичными технические характеристики, но отличаются между собой различным исполнением механизма управления скоростью вращения двигателя и устройствами для выключения подачи топлива в момент остановки двигателя.
В обозначении регуляторов приняты буквы и цифры:

  • О — однорежимный;
  • В — всережимный;
  • Р — регулятор,
  • Н — непрямого действия;
  • 30/50 — работоспособность в кгс*см.

Цифра впереди обозначения означает порядковый номер модификации.


Поз.

Наименование

Чертеж



Регулятор скорости 1. ОРН

3001-00-000

1

Механизм управления скоростью

3004-06-000

2

Гайка

М6.8.029

3

Шайба

6.02.029

4

Шайба

6.65Г 029

5

Прокладка

3001-00-011

6

Винт

М8х80.88.05

7

Шайба

08.02.2005

8

Шайба

8 65Г 05

9

Крышка

3001-03-000

10

Прокладка

3001-00-015

11

Корпус верхний

3001-01-000

12

Винт

М8х30.88.05

13

Прокладка

3001-00-014

14

Болт

M8х20.88.029

15

Шпонка

4х4х16

16

Упор

3001 00-100

17

Пробка

3001 00-023

18

Прокладка

3001-00-024

19

Корпусы средний и нижний

3001-02-000-01

20

Болт

М6х30.88.020

21

Ограничитель

3001-00-300

22

Прокладка

3001-00-012

23

Золотник электромагнита

3001-00-008

24

Пружина

3001-00-009

25

Крышка

3001-00-001

26

Винт

2МЗ-6gХ6.88.029

27

Шайба

3  65Г 029

28

Винт

2М5 -6g12.88.029

29

Стрелка

3001-00-005

30

Блок автоматики

3001-08-000

31

Винт

2M5-6gХ45.88.029

32

Винт

2М5-6gХ55.88.029

33

Кольцо

3001-07-008

34

Стекло

3001-00-004

35

Прокладка

3001-00-013

36

Болт

3M6х40.88.029

37

Проволока

0,6-С

38

Пломба

10,5/7

39

Крышка

3001-00-003

40

Ползунок

3001-00-018

41

Шайба

4 65Г 029

42

Винт

2M4-6gX8.88.020

43

Шкала

3001-00-007

44

Рычаг

3001-00-200

45

Зажим

3001-00-026

46

Электромагнит стоповый

3001-07-000

47

Прокладка

3001-00-022

48

Пластина

3001-00-021

49

Стекло

3001-00-019

50

Измеритель скорости

3001-04-000-01

51

Золотник

3001-05-000-01

52

Пружина измерителя скорости

3001-00-016

53

Шкала

3001-00-006

54

Шайба

5 65Г 029

55

Шайба

5 02 029


Вес: примерно 100 кг
